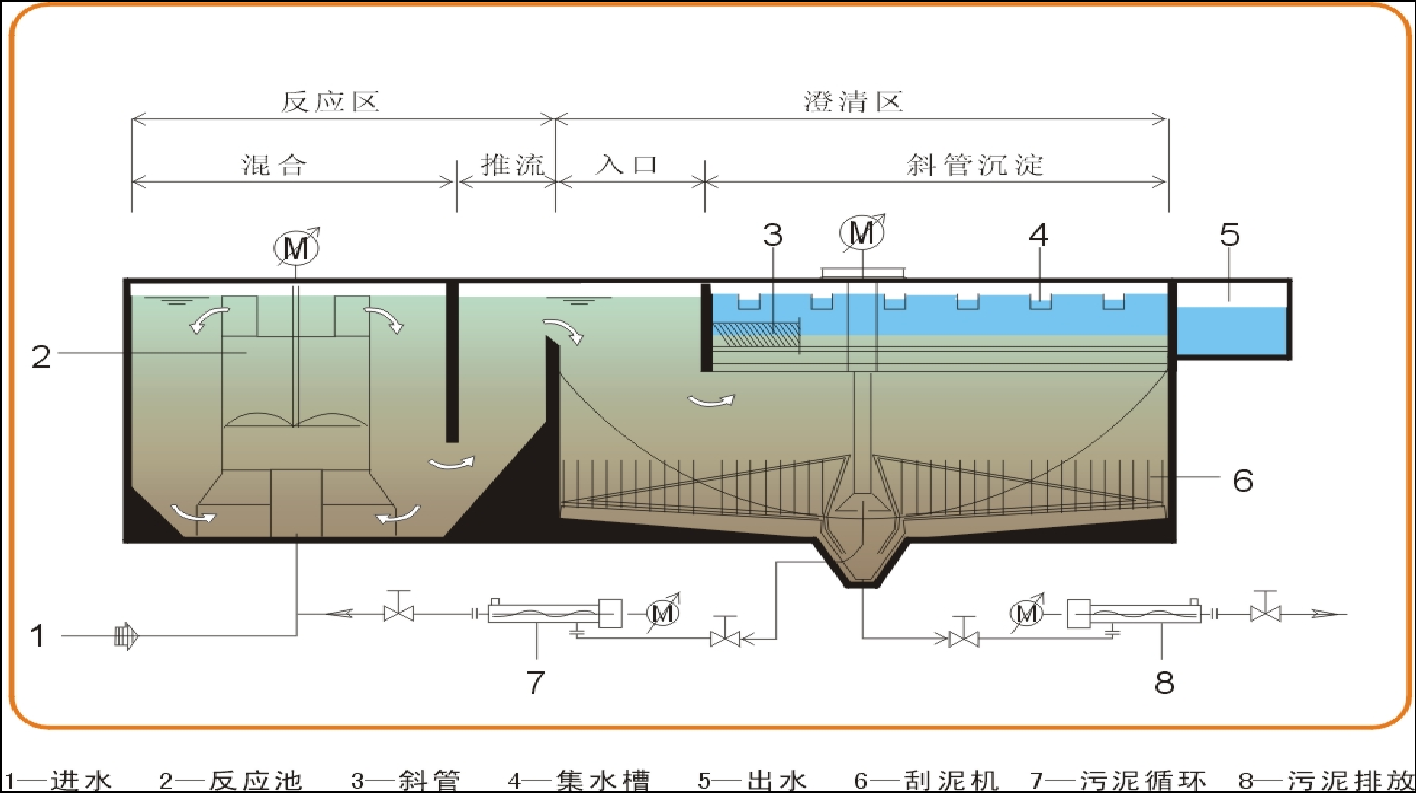

高效沉淀池工藝流程說明

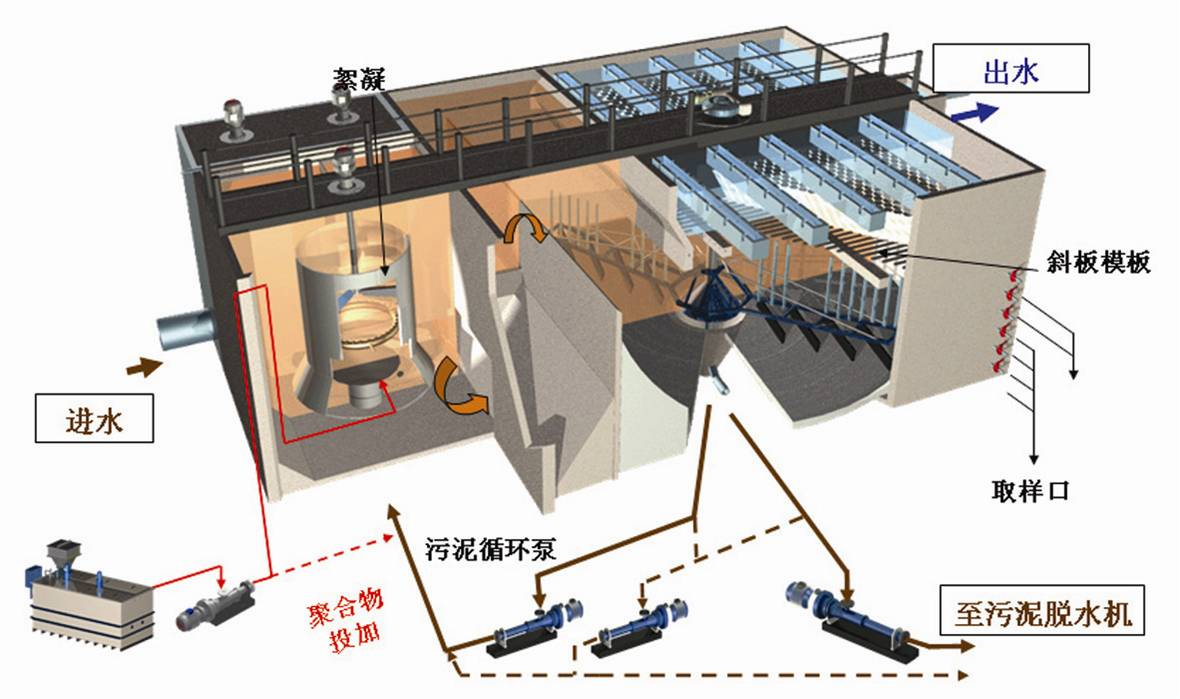

在混合反應區內靠攪拌器的混合作用完成泥渣、藥劑、原水的快速凝聚反應，然后經葉輪提升至推流反應區進行慢速絮凝反應，以結成較大的絮凝體，再進入斜管沉淀區進行分離。澄清水通過集水槽收集進入后續處理構筑物，沉淀物通過刮泥機刮到泥斗中，經容積式循環泵提升將部分污泥送至反應池進水管，剩余污泥排放。
高效沉淀池的技術特點
●獨特的一體化反應區設計
●反應區到沉淀區較低的流速變化
●沉淀區到反應區的污泥循環
●采用有機絮凝劑（PAC、PAM）
●采用斜管沉淀布置
●較高的上升流速
●優質的出水
●較低的耗藥量
●節約占地
●耐水量水質負荷沖擊能力強
●應用范圍廣
一、高效沉淀池的反應區
反應池分為兩個部分：一個是快速混凝攪拌反應池，另一個是慢速混凝推流式反應池。
●快速混凝攪拌反應池：將原水（通常已經過預混凝）引入到反應池底板的中央。提升攪拌機葉輪位于高效反應桶內。該葉輪的作用是使反應池內水流均勻混合，為絮凝和聚合電解質的分配提供所需的動能量，同時將水提升至后續推流段。
●慢速混凝推流式反應池：其作用就是產生掃粒絮凝，以獲得較大的絮狀物，致使能在沉淀區內的快速沉淀。因此，整個反應池可獲得大量高密度、均質的礬花，以達到最佳沉淀效果。沉淀區的礬花沉降速度應比其他沉淀池的沉降速度快得多，因此其占地面積大大減少。
二、沉淀濃縮區
礬花慢速地從推流區重力自流進入沉淀濃縮入流渠，然后通過折流進入沉淀濃縮區，這樣的布水方式可避免損壞礬花或產生旋渦，同時能確保使大量的懸浮固體顆粒在沉淀區均勻沉積。礬花在沉淀區下部匯集成污泥并濃縮。污泥濃縮區分為兩層：一層位于排泥斗上部，一層位于其下部，污泥斗上層污泥通過污泥泵回流到絮凝反應池中，污泥斗下層污泥通過污泥泵送出池外。
三、斜管分離區
斜管分離區采用逆流式將剩余的礬花進一步沉淀沉淀。澄清水由集水槽系統回收排出池外。斜管上的絮凝物堆積后通過自身的重量滑落回沉淀濃縮區，在污泥沉淀濃縮區的下部，形成的污泥通過刮泥機將污泥刮入污泥濃縮區的泥斗中。
四、高效沉淀池的工程應用范圍
生活飲用水處理
工業給水處理
中水回用
污水處理廠提標改造
污水深度處理
五、部分工程業績
成都新會展75000噸/天中水回用項目
貴陽市小河污水處理廠80000噸/天提標改造
湖北松滋30,000噸/天生活給水項目
江西宜春市工業園區污水處理廠20000噸/天提標改造
